Wie Sie entscheiden, welches T-Nut-Profil zu Ihrem Projekt passt

Die Wahl des richtigen T-Nut-Profils trägt zur Herstellung stabiler Rahmen bei. Sie müssen genau messen und die Tragfähigkeit kennen. Viele Fabriken verwenden Industrielles T-Nut-Aluminiumprofil Für Konstruktionszwecke. Über 35 % davon basieren auf T-Nut-Profilen. In der folgenden Tabelle finden Sie mögliche Probleme bei der Auswahl von T-Nut-Profilen für Ihr Projekt.

Haben Sie sich jemals gefragt, warum sich manche Rahmen stabil anfühlen, andere aber wackeln?

Projektanforderungen für T-Nut-Profile definieren

Anwendung und Verwendung identifizieren

Überlegen Sie sich zunächst, wie Sie T-Nut-Profile einsetzen möchten. Jedes Projekt hat unterschiedliche Anforderungen. Bei der Arbeit mit Maschinen benötigen Sie stabile T-Nut-Rahmen, die schwere Bauteile tragen müssen. Für den Bau von Ausstellungsständern reichen leichtere T-Nut-Profile aus. In manchen Bereichen, wie beispielsweise im Automobilbau, sind Profile erforderlich, die Erschütterungen und Stößen standhalten. Projekte in der Luft- und Raumfahrt benötigen leichte, aber dennoch sehr stabile T-Nut-Profile.

Tipp Wählen Sie die passende T-Nut für Ihr Projekt. Das hilft Ihnen, spätere Probleme zu vermeiden.

Last- und Größenanforderungen ermitteln

Sie müssen wissen, wie viel Gewicht Ihr T-Nut-Rahmen tragen kann. Schätzen Sie die Last zunächst ab. Zeichnen Sie einfache Skizzen, um dies zu erleichtern. Führen Sie eine einfache Berechnung durch, um zu überprüfen, ob Ihre T-Nut-Profile ausreichend stabil sind. Hersteller bieten Traglasttabellen für jedes Profil an. Sehen Sie sich diese Tabellen an, um zu prüfen, ob Ihre Wahl geeignet ist. Für kleine Projekte eignen sich 20x20-mm-T-Nut-Profile gut. Mittlere Projekte verwenden 30x30-mm- oder 40x40-mm-T-Nut-Profile. Große Projekte, wie beispielsweise in Fabriken, benötigen möglicherweise 45x45-mm- oder 80x80-mm-T-Nut-Profile.

Planen Sie Flexibilität und Anpassungen ein.

Überlegen Sie, was Sie später vielleicht ändern möchten. Modulare, eloxierte T-Nut-Aluminiumprofile Änderungen lassen sich leicht vornehmen. Sie können neue Teile hinzufügen oder Elemente verschieben. Lassen Sie einige T-Nuten für spätere Verwendung frei. Bauen Sie Ihr Projekt abschnittsweise auf. So können Sie es bei Bedarf erweitern.

Ein wichtiger Tipp ist, bei der Planung zukünftige Änderungen zu berücksichtigen. Wenn Sie später Erweiterungen planen, sollten Sie einige T-Nuten freihalten und Abschnitte einbauen, die sich leicht kopieren oder erweitern lassen.

T-Nut-Profile helfen Ihnen, neue Projektanforderungen zu erfüllen. Sie eignen sich zudem für viele Einsatzbereiche. Bei Projekten, die Wasser oder Chemikalien ausgesetzt sind, sollten Sie T-Nut-Profile mit Spezialbeschichtungen wählen.

Wählen Sie das passende T-Nut-Profil.

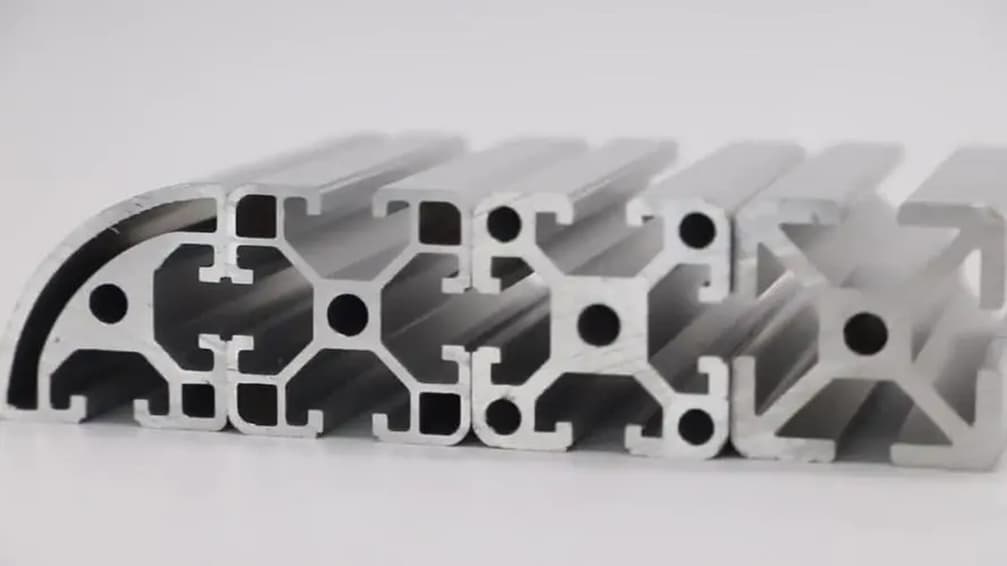

Vergleich der Größen von T-Nut-Aluminiumprofilen

Bevor Sie das passende T-Nut-Profil auswählen, sollten Sie die gängigen Größen kennen. T-Nut-Aluminiumprofile sind in vielen Größen erhältlich. Jede Größe eignet sich für ein bestimmtes Projekt. Hier sind einige Standardgrößen, die Sie im Handel finden:

• 20 mm mit 5 mm T-Nut

• 20 mm mit 6 mm T-Nut

• 30 mm mit 8 mm T-Nut

• 40 mm mit 8 mm T-Nut

• 40 mm mit 10 mm T-Nut

• 45 mm mit 10 mm T-Nut

• 60 mm mit 10 mm T-Nut

• 90 mm mit 10 mm T-Nut

Sie werden auch diese Formen und Größen sehen:

• 15×30

• 30×30

• 30×60

• 40×40

• 45×45

• 50×50

• 60×60

• 40×120

Kleine T-Nut-Profile eignen sich gut für leichte Rahmen und Displays. Mittlere Größen passen zu Werkbänken und Maschinenschutzvorrichtungen. Große T-Nut-Profile tragen schwere Maschinen und große Konstruktionen. Prüfen Sie immer die Profilgröße, um sicherzustellen, dass sie zu Ihrem Projekt passt.

Wandstärke und Steifigkeit beurteilen

Wandstärke und Steifigkeit sind entscheidend für die Stabilität Ihres Rahmens. Dickere Wände tragen mehr Gewicht und sind langlebiger. Dünne Wände können bei zu hoher Belastung brechen oder sich verbiegen. Bei den meisten T-Nut-Rahmen liegt die Wandstärke zwischen 1,5 mm und 3,0 mm. Für besonders robuste Rahmen benötigen Sie dickere Wände.

Hier ist eine Tabelle, die Ihnen hilft, den Unterschied zu erkennen:

Auch die Stabilität spielt eine Rolle. T-Nut-Aluminiumprofile bieten eine höhere Stabilität für schwere Lasten und große Spannweiten. Für einen besonders stabilen Rahmen empfiehlt sich ein doppelwandiges Profil. Diese Konstruktion sorgt dafür, dass der Rahmen auch bei hohen Belastungen formstabil bleibt.

Tipp Für besonders beanspruchte Profile empfiehlt sich die Verwendung dickerer Wände und doppelwandiger Konstruktionen. Diese Merkmale tragen dazu bei, dass Ihr Rahmen mehr Gewicht tragen kann und länger hält.

Profil an Last- und Stabilitätsanforderungen anpassen

Sie müssen Ihre korrosionsbeständige T-Nut-Aluminiumprofile Berücksichtigen Sie die erforderliche Belastbarkeit und Stabilität Ihres Projekts. Beginnen Sie mit der Betrachtung der Querschnittsfläche. Eine größere Fläche bedeutet, dass Ihr Profil mehr Gewicht tragen kann. Prüfen Sie außerdem das Flächenträgheitsmoment. Dieser Wert gibt an, wie gut Ihr Profil Biegung und Torsion widersteht.

Hier die wichtigsten Punkte, die Sie überprüfen sollten:

• Querschnittsfläche: Größere Fläche bedeutet höhere Festigkeit.

• Flächenmoment: Ein höherer Wert bedeutet eine bessere Widerstandsfähigkeit gegen Biegung und Torsion.

Beispielsweise kann das Aluminium-T-Nut-Profil 4040 bei dicken Wänden und stabiler Formgebung hohe Lasten tragen. Für noch höhere Belastbarkeit empfehlen wir die Profile der Serien 80 oder 160. Diese Profile eignen sich gut für große Rahmen und Maschinen. Die Serie 160 ist optimal für sehr schwere Lasten und große Tragkonstruktionen.

Mit dem richtigen T-Nut-Profil wird Ihr Projekt sicherer und stabiler. Zudem profitieren Sie von den Vorteilen von T-Nut-Profilen, wie der einfachen Montage und der Möglichkeit, Ihr Design später anzupassen. Prüfen Sie vor der Auswahl des passenden T-Nut-Profils immer Ihre Anforderungen an Belastung und Stabilität.

Wählen Sie das richtige T-Nut-Aluminium aus

Material- und Oberflächenoptionen bewerten

Sie möchten, dass Ihr Projekt lange hält. Material und Verarbeitung Ihrer T-Nut-Profile spielen dabei eine wichtige Rolle. Die meisten T-Nut-Profile bestehen aus Aluminium, da es leicht und gleichzeitig stabil ist. Mit robusten Aluminiumteilen können Sie eine langlebige Konstruktion errichten. Wenn Sie das richtige Aluminium für Ihre T-Nut-Profile wählen, erhalten Sie einen Rahmen, der nicht rostet und nicht schnell verschleißt.

Auch die Oberflächenbehandlung ist wichtig. Durch Anodisieren erhält Ihre T-Nut eine harte Oberfläche. Sie schützt vor Kratzern und verhindert Oxidation. Diese Oberflächenbehandlung eignet sich gut für den Außenbereich, da sie verschleißfest ist. Pulverbeschichtung macht die Oberfläche noch widerstandsfähiger. Sie verbindet sich fest mit dem Aluminium und bietet eine bessere Kratzfestigkeit als Anodisieren. Beide Oberflächenbehandlungen tragen dazu bei, dass Ihre T-Nut korrosionsbeständig ist. Wenn Sie Ihren Rahmen im Freien oder in feuchter Umgebung verwenden möchten, wählen Sie eine Oberflächenbehandlung, die vor Wasser und Chemikalien schützt.

Die Kosten für T-Nut-Profile aus Aluminium hängen von der Legierung, der Oberflächenbehandlung und dem Profiltyp ab. Aluminium 6063 ist günstiger als 6061. Eloxiertes Aluminium ist in der Anschaffung teurer, hat aber geringere Wartungskosten. Dickere Profile sind zwar teurer, halten aber länger und können mehr Gewicht tragen. Modulare T-Nut-Systeme sparen langfristig Kosten, da sie sich leicht reparieren oder erweitern lassen.

Kompatibilität mit Zubehör prüfen

Sie müssen sicherstellen, dass Ihre T-Nut mit allen gewünschten Teilen kompatibel ist. Nicht jedes Zubehörteil passt auf jedes T-Nut-Profil. Andernfalls kann es bei der Montage zu Problemen kommen. In der folgenden Tabelle finden Sie häufige Probleme bei der Auswahl der richtigen T-Nut und des passenden Zubehörs.

Achten Sie stets darauf, dass Größe und Nutbreite Ihrer T-Nut mit den Verbindern, Halterungen und Befestigungselementen übereinstimmen. Verwenden Sie Teile verschiedener Hersteller, überprüfen Sie deren Maße. So vermeiden Sie Fehlausrichtungen und sorgen für einen stabilen Rahmen. Schließlich soll Ihr T-Nut-System robust und sicher sein.

Tipp Erstellen Sie vor dem Kauf eine Liste aller benötigten Zubehörteile. Prüfen Sie, ob diese zu Ihrem T-Nut-Profil passen. Dieser Schritt spart Ihnen Zeit und Geld.

Umweltfaktoren berücksichtigen

Der Einsatzort Ihres T-Nut-Rahmens beeinflusst dessen Lebensdauer. Witterungseinflüsse wie Regen, Sonne und Schmutz können den Rahmen beschädigen. Um eine langlebige Konstruktion zu gewährleisten, sollten Sie diese Risiken bei der Planung berücksichtigen. Die folgende Tabelle zeigt, wie sich verschiedene Witterungseinflüsse auf Aluminium-T-Nut-Profile auswirken.

Wenn Sie Ihren T-Nut-Rahmen im Außenbereich verwenden, wählen Sie das passende T-Nut-Profil mit einer korrosionsbeständigen Oberfläche. Sie können die Nuten auch mit Abdeckungen oder Dichtungen schützen. Bei starken Temperaturschwankungen lassen Sie Platz für die Ausdehnung des Metalls. Reinigen Sie Ihre T-Nut regelmäßig, um Verschmutzungen und damit verbundene Probleme zu vermeiden.

Mit den passenden T-Nuten für Ihre Umgebung können Sie einen stabilen Rahmen bauen. Überlegen Sie sich vor dem Kauf, wo Sie den Rahmen einsetzen werden. So vermeiden Sie Reparaturen und sorgen für die Sicherheit Ihres Projekts.

Notiz Prüfen Sie immer die Umgebungsbedingungen, bevor Sie das passende T-Nut-Aluminium auswählen. Dieser Schritt hilft Ihnen, einen langlebigen Rahmen zu bauen.

Installationsplan und Budget

Wichtiges Zubehör identifizieren

Für einen stabilen T-Nut-Rahmen benötigen Sie das passende Zubehör. Beginnen Sie mit Profilen, Befestigungselementen und Paneelen. T-Muttern und T-Schrauben sind wichtig, da Sie damit Teile an jeder beliebigen Stelle der T-Nut befestigen können. Das macht Ihr Projekt flexibel und leicht veränderbar. Ergänzen Sie die Konstruktion mit Winkeln, Endkappen und Abdeckplatten für zusätzliche Stabilität und ein sauberes Erscheinungsbild. Achten Sie stets darauf, dass Ihr Zubehör zu den Abmessungen und der Nutbreite Ihrer T-Nut passt. Wenn Sie Paneele verwenden, stellen Sie sicher, dass diese in die Nuten passen.

Tipp Erstellen Sie vor Beginn der Montage eine Checkliste aller Zubehörteile. Dies hilft Ihnen, fehlende Teile während der Montage zu vermeiden.

Kosten und Änderungen abschätzen

Sie können Ihr Budget in wenigen Schritten planen. Notieren Sie zunächst Ihre Projektanforderungen, wie Größe, Belastung und Einsatzort des Rahmens. Wählen Sie die passende Profilgröße für Ihre T-Nut. Größere Profile sind zwar teurer, bieten aber mehr Stabilität. Aluminium ist für die meisten Projekte die beste Wahl, da es leicht und rostbeständig ist. Prüfen Sie, ob die Nutgröße zu Ihren Verbindern und Befestigungselementen passt. Berechnen Sie die Traglast Ihres Rahmens. Wählen Sie Verbindungsmethoden, die bei Bedarf eine Demontage ermöglichen. Achten Sie auf Profile, die einfache Änderungen oder Erweiterungen erlauben. Wägen Sie Ihr Budget gegen die benötigte Stabilität und Funktionalität ab. Fragen Sie Ihren Lieferanten nach Support und Lieferzeiten. Wenn Ihr Projekt eine besondere Optik benötigt, berücksichtigen Sie die Oberflächenbehandlung. Stellen Sie sicher, dass Ihre T-Nut mit bereits vorhandenen Teilen kompatibel ist. Beachten Sie alle geltenden Vorschriften und Normen.

Notiz Die Planung zukünftiger Änderungen kann Kosten sparen. Modulare T-Nut-Systeme ermöglichen es, Teile hinzuzufügen oder zu entfernen, ohne von vorne beginnen zu müssen.

Vorbereitung auf Montage und Erweiterung

Bereiten Sie die Montage vor, indem Sie alle benötigten Materialien zusammenstellen. Planen Sie Ihr Design und die Anordnung, bevor Sie beginnen. Schneiden Sie die T-Nut-Profile auf die richtige Länge zu. Tragen Sie Schutzausrüstung wie Handschuhe und Schutzbrille, um sich vor scharfen Kanten und Metallspänen zu schützen. Verwenden Sie Klemmen, um die Profile beim Schneiden oder Bohren zu fixieren. Befestigen Sie Verbinder und Befestigungselemente fest. Bauen Sie Ihren Rahmen Schritt für Schritt auf. Fügen Sie Zubehör wie Paneele oder Abdeckungen erst hinzu, nachdem der Hauptrahmen fertiggestellt ist. Überprüfen Sie die Stabilität Ihrer Konstruktion und nehmen Sie gegebenenfalls Anpassungen vor.

Wenn Sie Ihr Projekt später erweitern möchten, planen Sie den Rahmen mit offenen Schlitzen und zusätzlichem Platz. Verwenden Sie Knotenbleche, um ein Verdrehen rechteckiger Rahmen zu verhindern. Berechnen Sie die benötigte Anzahl an Befestigungselementen für stabile Verbindungen. Richten Sie die Profile für optimale Festigkeit aus. Überprüfen Sie Ihren T-Nut-Rahmen regelmäßig auf Verschleiß und Verschmutzungen. Tragen Sie ein Schmiermittel auf, um Rost vorzubeugen und die Leichtgängigkeit der beweglichen Teile zu gewährleisten.

Sicherheitstabelle:

Mit der richtigen Planung jedes einzelnen Arbeitsschritts und der Verwendung des passenden T-Nut-Zubehörs lässt sich ein sicheres und stabiles Projekt realisieren.

Mit ein paar einfachen Schritten finden Sie die optimalen T-Nut-Profile. Entscheiden Sie zunächst, ob Sie metrische oder Zoll-Profile benötigen. Überlegen Sie sich dann, wie viel Gewicht die T-Nut tragen soll und wie groß sie sein muss. Überprüfen Sie Ihre Angaben und stellen Sie sicher, dass Sie später bei Bedarf noch Änderungen vornehmen können. Vergleichen Sie verschiedene Optionen und lassen Sie sich von Experten beraten.

Überlegen Sie sich gut, was Sie brauchen, bevor Sie etwas kaufen.

Häufig gestellte Fragen

Was ist ein T-Nut-Profil?

Ein T-Nut-Profil ist ein Aluminiumprofil mit einer T-förmigen Nut. Es dient zum Bau von Rahmen, Werkbänken oder Maschinenschutzvorrichtungen. Die Nut ermöglicht die einfache Befestigung von Teilen und Zubehör.

Wie ermittelt man die richtige T-Nut-Größe?

Messen Sie Breite und Höhe des Profils. Prüfen Sie die Schlitzbreite, um sicherzustellen, dass Zubehör passt. Verwenden Sie für genaue Messungen ein Lineal oder einen Messschieber. Vergleichen Sie Ihre Maße immer mit den Herstellerangaben.

Kann man T-Nut-Profile zu Hause zuschneiden?

Ja, T-Nut-Profile lassen sich mit einer Säge zuschneiden. Verwenden Sie ein feinzahniges Sägeblatt für saubere Kanten. Tragen Sie Schutzhandschuhe und eine Schutzbrille. Spannen Sie das Profil vor dem Sägen ein, um es zu fixieren.

Welches Zubehör ist mit T-Nut-Profilen kompatibel?

Sie können T-Nutensteine, Schrauben, Halterungen, Endkappen und Platten verwenden. Prüfen Sie vor dem Kauf von Zubehör die Nutbreite und Profilgröße. Die meisten Anbieter führen kompatible Teile in ihren Katalogen auf.
