Stranggepresste Aluminiumprofile – einfach gemacht für industrielle Anforderungen

Stangen und Stäbe spielen im industriellen Einsatz oft eine führende Rolle; dieses Segment wird voraussichtlich bis 2026 fast 44 % des Marktanteils erreichen. Die richtige Wahl treffen extrudierte Aluminiumprofile Wir gewährleisten, dass Sie anspruchsvolle Leistungsstandards und betriebliche Effizienz erfüllen. Fundierte Entscheidungen führen zu Kosteneinsparungen, optimierten Montageprozessen und langfristiger Zuverlässigkeit Ihrer Projekte.

Wichtigste Erkenntnisse

• Stranggepresste Aluminiumprofile bieten geringes Gewicht, hohe Festigkeit, Korrosionsbeständigkeit und Gestaltungsflexibilität, was die Kosten senkt und die Montage vereinfacht.

• Die Wahl des richtigen Profiltyps – massiv, hohl, geklemmt oder kundenspezifisch – hängt von den Anforderungen an Festigkeit, Gewicht und Design Ihres Projekts ab.

• Durch die Auswahl der richtigen Aluminiumlegierung und -härte wird sichergestellt, dass das Profil Ihren Anforderungen an Festigkeit und Haltbarkeit entspricht.

• Modulare und kundenspezifische Profile sparen Zeit und Arbeitsaufwand, da sie eine einfache Montage und Modifizierung ohne Schweißen ermöglichen.

• Arbeiten Sie frühzeitig mit Lieferanten und Ingenieuren zusammen, um das Design zu optimieren, Kosten und Leistung in Einklang zu bringen und den Projekterfolg sicherzustellen.

Übersicht über stranggepresste Aluminiumprofile

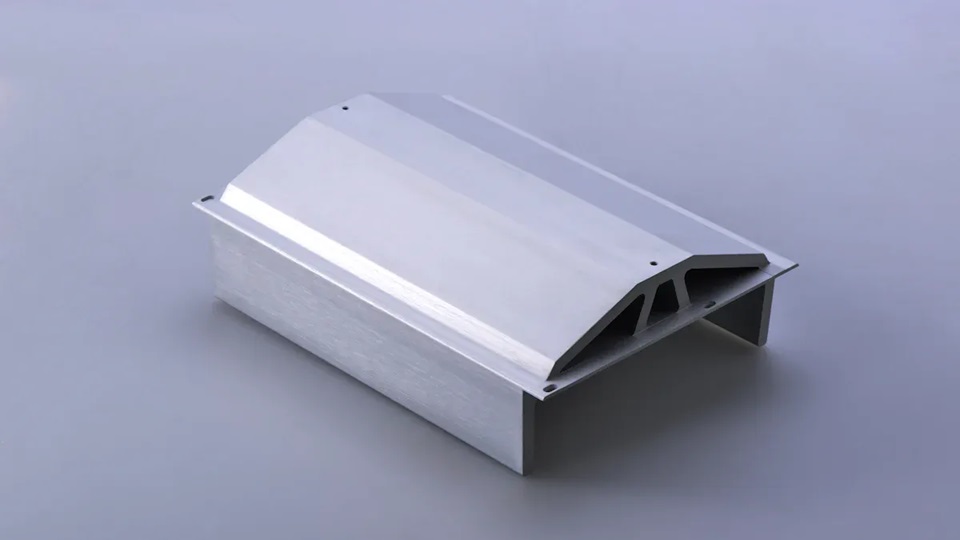

Was sind stranggepresste Aluminiumprofile?

Stranggepresste Aluminiumprofile begegnen Ihnen in nahezu jedem industriellen Umfeld. Diese Profile sind lange, durchgehende Formen, die durch Pressen von erhitztem Aluminium durch eine speziell entwickelte Matrize entstehen. Dieses Verfahren gewährleistet einen gleichmäßigen Querschnitt und ermöglicht eine große Vielfalt an Formen und Größen. Zu den wichtigsten Kategorien gehören:

• Vollprofile: Diese weisen keine inneren Hohlräume auf und umfassen Stäbe, Balken, Flachstangen und Winkel.

• Hohlprofile: Diese zeichnen sich durch vollständig umschlossene Hohlräume aus, wie z. B. quadratische oder runde Rohre, die ein hohes Verhältnis von Festigkeit zu Gewicht bieten.

• Halbhohle Profile: Diese verfügen über teilweise umschlossene Hohlräume, ähnlich wie C-Profile, und bieten ein ausgewogenes Verhältnis zwischen Festigkeit und Materialeinsparung.

• Kundenspezifische oder Spezialprofile: Diese sind für besondere Funktionen ausgelegt, wie z. B. T-Nut-Systeme für die modulare Montage.

Der Herstellungsprozess umfasst mehrere präzise Schritte. Zunächst wird der Aluminiumblock erhitzt und mithilfe eines Hydraulikstempels durch eine Matrize gepresst. Anschließend wird das Profil abgekühlt und abgeschreckt, um seine Struktur zu stabilisieren. Danach wird das Profil gestreckt, um es zu begradigen, auf die gewünschte Länge zugeschnitten und einer Wärmebehandlung unterzogen, um seine mechanischen Eigenschaften zu verbessern.

Tipp: Das Verständnis der Profilkategorie und des Herstellungsprozesses hilft Ihnen, die richtige Lösung für die Anforderungen Ihres Projekts auszuwählen.

Industrielle Relevanz und Vorteile

Die Verwendung von stranggepressten Aluminiumprofilen bietet Ihnen zahlreiche Vorteile. Diese Profile sind rund 66 % leichter als Stahlprofile und daher einfacher zu handhaben und zu transportieren. Aluminium bildet auf natürliche Weise eine schützende Oxidschicht, wodurch Sie von einer hervorragenden Korrosionsbeständigkeit profitieren. Zudem sind Sonderformen erhältlich, was Ihnen Flexibilität bei Konstruktion und Montage ermöglicht.

Sie senken außerdem Kosten und steigern die Effizienz. Leichte, aber dennoch robuste Profile reduzieren Transportkosten und Energieverbrauch. Modulare Bauweisen ermöglichen die schnelle Montage und Anpassung von Strukturen und sparen so Zeit und Arbeitsaufwand. Hervorragende Leitfähigkeit und Recyclingfähigkeit verbessern die Systemleistung und Nachhaltigkeit zusätzlich.

Arten von stranggepressten Aluminiumprofilen

Vollprofile (Stangen, Rundstäbe, Flachprofile, Sechskantprofile)

In industriellen Umgebungen sind Vollprofile für die strukturelle Stabilität und Langlebigkeit unerlässlich. Zu diesen Profilen zählen Stäbe, Stangen, Flachprofile und Sechskantprofile. Sie finden Anwendung in allgemeinen Konstruktionsanwendungen, wo Festigkeit und Verschleißfestigkeit von größter Bedeutung sind. Vollprofile sind einfacher herzustellen und bieten unkomplizierte Designs für vielfältige Einsatzmöglichkeiten.

Aluminiumprofile dienen der strukturellen Unterstützung in Produktionsumgebungen. Sie sind integraler Bestandteil der funktionalen Integration in verschiedenen industriellen Anwendungen.

Massive, stranggepresste Aluminiumprofile sind die richtige Wahl, wenn hohe Festigkeit für tragende Konstruktionen erforderlich ist. Mit diesen Profilen lassen sich Rahmen, Maschinenfundamente und Tragkonstruktionen realisieren.

Hohlprofile (Rohre, Rechteckprofile, Quadratprofile, Z-Profile)

Hohlprofile bieten eine leichte Lösung mit einem beeindruckenden Verhältnis von Festigkeit zu Gewicht. Rohre, Rechteck- und Quadratprofile sowie Z-Profile werden in Konstruktionsanwendungen eingesetzt, bei denen Gewichtsreduzierung entscheidend ist. Die inneren Hohlräume ermöglichen vielseitige Anwendungsmöglichkeiten für komplexe Formen und eine effiziente Materialnutzung.

Sie wählen hohle, stranggepresste Aluminiumprofile für Rahmen, Rohrleitungen und Gehäuse. Z-Profile bieten eine einzigartige Geometrie für spezielle Montage- und Verstärkungsarbeiten.

Klemm- und Leitungsprofile

Klemmprofile sichern Paneele und Bauteile und eignen sich daher ideal für den Schutz von Maschinen in industriellen Anlagen. Sie dienen zur festen Fixierung von Schutzbarrieren und Maschinenabdeckungen. Kabelkanalprofile führen und schützen Kabel und gewährleisten so ein sicheres und übersichtliches Kabelmanagement in Ihrer Anlage.

• Die Klemmprofile sind speziell für die sichere Befestigung von Paneelen ausgelegt und eignen sich daher ideal für den Einsatz in industriellen Anlagen mit starker Schutzvorrichtung.

• Schutzrohrprofile dienen dem Transport und Schutz von Kabeln in industriellen Anlagen.

Sie profitieren von der Weiterentwicklung dieser Profile. Moderne Klemm- und Kabelkanalprofile zeichnen sich durch Modularität und Individualisierbarkeit aus und erfüllen die Anforderungen an anpassungsfähige Konstruktionen. Sie sind unverzichtbar in der Robotik, wo Flexibilität, Stabilität und effizientes Kabelmanagement entscheidend sind.

• Aluminium-Strangpressprofile werden in der Robotik aufgrund ihrer Flexibilität, Festigkeit und Effizienz eingesetzt.

• Modularität und Individualisierbarkeit werden betont, um den Anforderungen an anpassungsfähige Designs gerecht zu werden.

• Ein effektives Kabelmanagement ist für moderne Robotersysteme unerlässlich.

Kundenspezifische und modulare Profile

Individuelle und modulare Profile ermöglichen maßgeschneiderte Lösungen für spezielle industrielle Anwendungen. Die Profile lassen sich einfach montieren und modifizieren, was Zeit und Arbeitskosten spart. Sie bieten Festigkeit und Stabilität bei gleichzeitig geringem Gewicht.

• Ermöglicht eine einfache Montage und Modifizierung

• Bietet Festigkeit und Stabilität bei gleichzeitig geringem Gewicht

• Spart Zeit und reduziert Arbeitskosten

Sie profitieren von vielseitigem Design, mechanischer Festigkeit und Korrosionsbeständigkeit. Kundenspezifische Aluminiumprofile Sie eignen sich für anspruchsvolle Umgebungen und komplexe Anforderungen. Man verwendet sie für Fenster, Industrierahmen, Maschinen, Transportkomponenten und Elektronikgehäuse.

• Leichtgewicht – einfachere Handhabung und Installation dank geringerem spezifischen Gewicht.

• Mechanische Festigkeit und Korrosionsbeständigkeit – geeignet für anspruchsvolle Umgebungen.

• Designflexibilität – ermöglicht komplexe, maßgeschneiderte Abschnitte.

• Nachhaltigkeit – 100% recycelbar ohne Leistungsverlust.

Sie bauen modulare Rahmensysteme effizient, wodurch Schweißarbeiten entfallen und nur minimale professionelle Werkzeuge benötigt werden.

• Einfacher und effizienter Aufbau von modularen Rahmensystemen

• Ersetzt die Notwendigkeit des Schweißens.

• Benötigt nur minimales professionelles Werkzeug

Bruchteil- und metrische Profile

Zoll- und metrische Profile gewährleisten die Kompatibilität mit globalen Fertigungsstandards. Zollprofile werden für Systeme mit imperialen Maßeinheiten und metrische Profile für internationale Projekte verwendet. Da sich die Nutgeometrie und das Gewinde der Befestigungselemente unterscheiden, müssen Profile und Zubehörteile aufeinander abgestimmt sein, um Fehlausrichtungen und unsichere Verbindungen zu vermeiden.

• Durch die Vermischung von Profilen kommt es zu Fehlausrichtungen, wodurch die strukturelle Integrität beeinträchtigt wird.

• Unterschiedliche Schlitzgeometrien führen zu lockeren oder zu festen Passungen und beeinträchtigen somit die Sicherheit.

• Inkompatible Befestigungselemente verhindern eine ordnungsgemäße Montage und führen zu einer funktionsunfähigen Verbindung.

Sie wählen das richtige System, um eine nahtlose Integration und sichere Montage in Ihren Projekten zu gewährleisten. Stranggepresste Aluminiumprofile in Zoll- und metrischen Abmessungen helfen Ihnen, sowohl lokale als auch internationale Normen zu erfüllen.

Vergleichskriterien für Profile

Festigkeit und Haltbarkeit

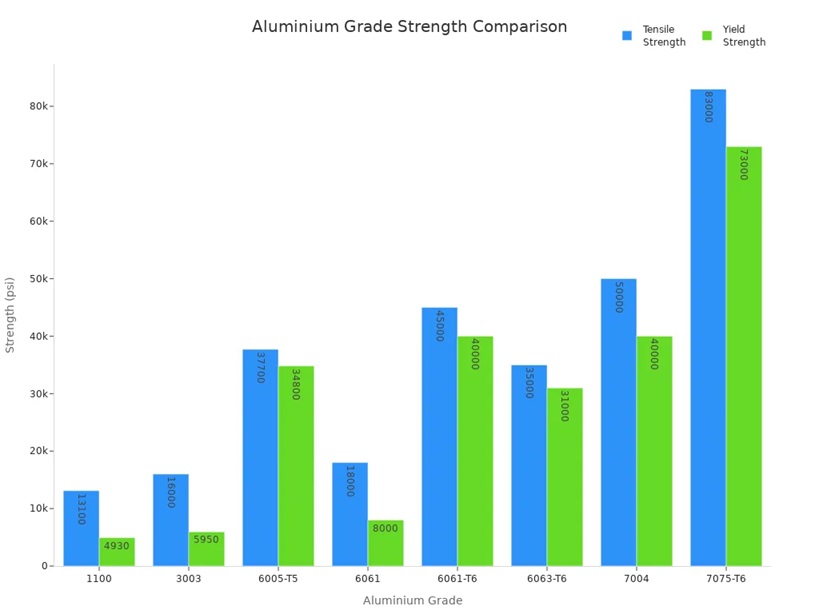

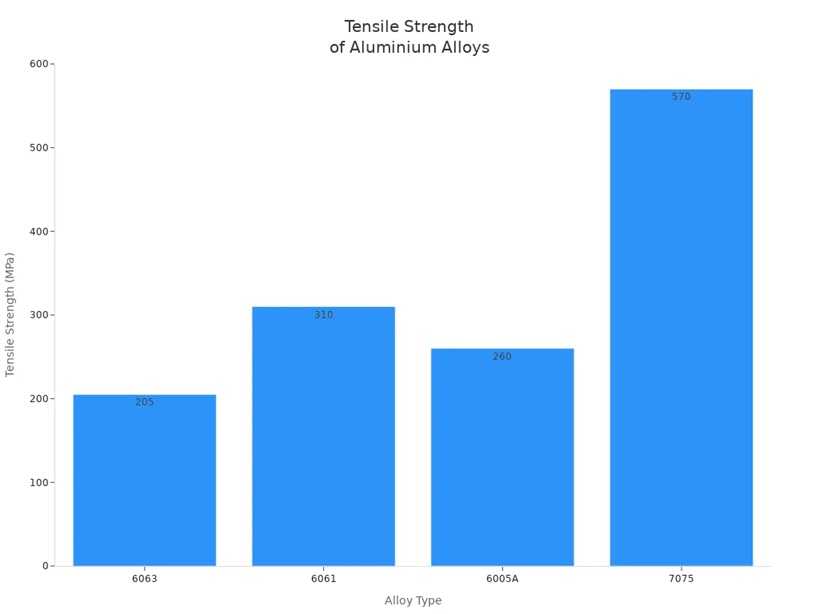

Sie müssen die Festigkeit und Haltbarkeit jedes Profils prüfen, bevor Sie eine Auswahl treffen. Die Materialzusammensetzung und die Wärmebehandlung bestimmen die Ausgangsfestigkeit. Unterschiedliche Aluminiumsorten weisen unterschiedliche Zug- und Streckgrenzen auf, was sich auf die Tragfähigkeit und die Langzeitleistung auswirkt. Beispielsweise bietet 7075-T6 eine außergewöhnliche Festigkeit, die mit Stahl vergleichbar ist, während 6061 und 6063 vielseitig für allgemeine Anwendungen geeignet sind.

Für Umgebungen mit hoher Beanspruchung sollten Sie Legierungen wie 7075-T6 in Betracht ziehen. Für Projekte, die ein ausgewogenes Verhältnis von Festigkeit und Bearbeitbarkeit erfordern, ist 6061-T6 eine zuverlässige Wahl.

Gewichts- und Materialeffizienz

Durch die Auswahl von Profilen mit optimalem Gewicht und Materialeinsatz ergeben sich deutliche Vorteile. Leichtbauprofile reduzieren Transport- und Montagekosten. Hohl- und Mehrkammerprofile maximieren die Festigkeit bei minimalem Materialverbrauch. Diese Effizienz ist in der Automobil- und Luftfahrtindustrie, wo jedes Gramm zählt, von entscheidender Bedeutung.

• Das Verhältnis von Festigkeit zu Gewicht ist ein Schlüsselfaktor für Anwendungen, die ein minimales Gewicht erfordern.

• Mehrkammerprofile erhöhen die Steifigkeit, ohne unnötige Masse hinzuzufügen.

Dicke und Hohlräume

Wandstärke und Hohlräume im Inneren beeinflussen die Tragfähigkeit direkt. Dickere Wände ermöglichen engere Kurven und reduzieren Spannungsspitzen, was die Dauerfestigkeit erhöht. Eine gleichmäßige Wandstärke gewährleistet gleichbleibende Festigkeit und minimiert Materialfehler. Mehrkammerprofile erhöhen die Steifigkeit und Wärmedämmung, während scharfe Innenkanten zu vorzeitigem Materialermüdungsversagen führen können.

• Dickere Wände ermöglichen engere Kurven.

• Eine gleichmäßige Dicke verringert das Risiko von Materialfehlern.

• Um frühzeitige Materialermüdung zu vermeiden, sollten scharfe Innenkanten vermieden werden.

Kosten und Herstellbarkeit

Sie müssen sowohl die anfänglichen als auch die langfristigen Kosten berücksichtigen. Rohstoffpreise, Komplexität der Werkzeuge und Auftragsvolumen beeinflussen den Endpreis. Kundenspezifische Werkzeuge erhöhen die Vorlaufkosten, während höhere Produktionsmengen die Stückkosten senken. Weiterverarbeitungsprozesse wie das Anodisieren erhöhen die Gesamtkosten. Durch das Recycling von Aluminium können die Kosten aufgrund seines hohen Schrottwerts ausgeglichen werden.

Standardprofile bieten zwar möglicherweise niedrigere Anschaffungskosten, aber kundenspezifische Profile können die Montageeffizienz verbessern und im Laufe der Zeit den Abfall reduzieren.

Eignung für den Anwendungsbereich

Das Profil muss an die Anforderungen Ihrer Anwendung angepasst werden. Berücksichtigen Sie die Belastung, die Montageart, die Umwelteinflüsse und eventuelle interne Leitungsführungen. T-Nut-Profile eignen sich beispielsweise gut für modulare Maschinenrahmen, während H-Profile eine hohe Tragfähigkeit für tragende Konstruktionen bieten.

• Prüfen Sie vor der Auswahl von stranggepressten Aluminiumprofilen stets die spezifischen Anforderungen Ihres Projekts.

Industrielle Anwendungen

Maschinen und Automatisierung

Die Auswirkungen von Aluminiumprofilen in modernen Maschinen und Automatisierungsanlagen sind täglich sichtbar. Diese Profile helfen Ihnen, sichere, effiziente und flexible Produktionsumgebungen zu schaffen. Sie können sie beispielsweise verwenden für:

• Maschinenschutzsysteme, die transparente, langlebige Sicherheitsgehäuse zum Schutz der Bediener schaffen.

• Fördersysteme, bei denen Profile als Schienen, Stützen und Rahmen für den Materialtransport dienen.

• Arbeitsplätze und Montagelinien, die von modularen, ergonomischen und verstellbaren Rahmen profitieren.

• Roboterintegration, da leichte und steife Profile Roboterarme und lineare Bewegungen unterstützen.

• Vorrichtungen und Werkzeuge, da sich kundenspezifische Lehren und Haltevorrichtungen leicht herstellen und modifizieren lassen.

Sie nutzen diese Profile auch für Werkbänke, Maschinengestelle, Schutzgehäuse, Sonderwagen und Linearführungssysteme. Dank ihrer Modularität lassen sich Layouts schnell umgestalten, was die Produktivität steigert und sich an veränderte Anforderungen anpasst.

Bauwesen und Infrastruktur

Mit Aluminiumprofilen lassen sich energieeffiziente, langlebige und optisch ansprechende Konstruktionen realisieren. Diese Profile spielen eine wichtige Rolle sowohl bei gewerblichen als auch bei privaten Bauprojekten. Typische Anwendungsbereiche sind:

• Fenster- und Türsysteme, die die Energieeffizienz und Witterungsbeständigkeit verbessern.

• Vorhangfassaden und Fassaden, die große Glaspaneele mit minimaler Sichtbehinderung tragen.

• Geländer- und Handlaufsysteme, die wartungsarme Lösungen für Balkone und Gehwege bieten.

• Dach- und Fassadenkonstruktionen, die eine leichte Unterstützung für Solarpaneele und Außenverkleidungen bieten.

• Innengestaltungselemente wie Trennwände, Deckenraster und dekorative Elemente.

Sie profitieren von ihrer Vielseitigkeit, die innovative architektonische Entwürfe und nachhaltige Bauweisen ermöglicht.

Transport und Logistik

Sie setzen auf Aluminiumprofile, um das Gewicht zu reduzieren und die Leistung von Fahrzeugen und Logistikgeräten zu verbessern. Ihre Anwendungsbereiche erstrecken sich über ein breites Spektrum an Bauteilen:

Durch die Integration dieser Profile in Ihre Transportlösungen erzielen Sie eine höhere Kraftstoffeffizienz, mehr Sicherheit und eine größere Gestaltungsflexibilität.

Elektronik und Gehäuse

Sie setzen auf Aluminiumprofile zum Schutz und zur Verbesserung elektronischer Geräte. Aufgrund ihrer Eigenschaften eignen sie sich ideal für eine Vielzahl von Gehäuse- und Wärmemanagementanforderungen:

Sie gewährleisten Zuverlässigkeit, Sicherheit und einfache Montage Ihrer elektronischen Produkte, indem Sie für jede Anwendung das richtige Profil auswählen.

Wie man stranggepresste Aluminiumprofile auswählt

Bedarfsanalyse für Anträge

Zunächst müssen Sie die Anforderungen Ihres Projekts analysieren. Jede Anwendung erfordert eine sorgfältige Berücksichtigung der Materialeigenschaften, der mechanischen Anforderungen und der Umgebungsfaktoren. Die folgende Tabelle beschreibt die wichtigsten Schritte:

Tipp: Sie verbessern die Projektergebnisse, indem Sie die Profilmerkmale auf Ihre spezifischen betrieblichen Bedürfnisse abstimmen.

Budget und Leistung im Gleichgewicht halten

Optimale Ergebnisse erzielen Sie durch ein ausgewogenes Verhältnis von Kosten und Leistung. Die Werkzeugkosten hängen von der Komplexität der Konstruktion ab. Einfachere Konstruktionen reduzieren die Kosten und beschleunigen die Produktion. Die Herstellbarkeit optimieren Sie, indem Sie komplexe Profile in einfachere Komponenten zerlegen und die Symmetrie der Querschnitte beibehalten. Die Integration funktionaler Elemente in der frühen Konstruktionsphase verhindert spätere, kostspielige Änderungen.

• Die Legierungseigenschaften sollten im Verhältnis zu den Kosten bewertet werden, um ein Gleichgewicht zwischen Leistung und Budget zu gewährleisten.

• Berücksichtigen Sie auch den zukünftigen Wartungsaufwand, da bei einigen Legierungen langfristig höhere Kosten entstehen können.

• Die Grenzen jeder Legierung verstehen, um sie an die Projektanforderungen anzupassen.

1. Um die Herstellbarkeit zu verbessern, sollten komplexe Profile in einfachere Komponenten zerlegt werden.

2. Um Materialverschwendung zu minimieren, sollte die Symmetrie der Querschnitte beibehalten werden.

3. Integrieren Sie funktionale Elemente bereits in der ersten Entwurfsphase, um spätere kostspielige Änderungen zu vermeiden.

Notiz: Den Wert maximieren Sie, indem Sie sowohl die unmittelbaren als auch die langfristigen Kosten berücksichtigen.

Beratung von Lieferanten und Ingenieuren

Sie profitieren von der Zusammenarbeit mit erfahrenen Lieferanten und Ingenieuren. Diese unterstützen Sie beim Verständnis von Profilspezifikationen und Belastungsanforderungen. Oberflächenbehandlungen verbessern Haltbarkeit und Leistung. Ein ausgewogenes Verhältnis von Kosten und Leistung gewährleistet optimale Ergebnisse.

• Führen Sie fundierte Gespräche mit Lieferanten und Ingenieuren, um mögliche Kostenoptimierungen zu identifizieren.

• Es ist sicherzustellen, dass die wesentlichen Anforderungen während des Auswahlprozesses nicht beeinträchtigt werden.

• Wählen Sie Lieferanten mit Expertise in der Fertigung und bei kundenspezifischen Anpassungsmöglichkeiten.

• Sicherstellung der Qualitätssicherung und pünktlichen Lieferung durch die Lieferanten.

Aufbieten, ausrufen, zurufen: Den Erfolg Ihres Projekts sichern Sie sich durch die Zusammenarbeit mit kompetenten Fachleuten, die Sie bei Design, Materialauswahl und Fertigung begleiten.

Man sieht deutliche Unterschiede in Aluminiumprofil Typen und ihre industriellen Anwendungen. Die folgende Tabelle verdeutlicht, wie sich die Legierungswahl auf Festigkeit und Anwendung auswirkt:

Das Profil sollte stets an die Anforderungen Ihres Projekts angepasst werden. Für optimale Ergebnisse:

• Wählen Sie die richtige Legierung und den richtigen Härtegrad für Ihre Bedürfnisse.

• Halten Sie das Gewicht pro Fuß innerhalb der optimalen Druckgrenzen.

• Planen Sie Montage- und nachgelagerte Prozesse frühzeitig.

• Teilen Sie Ihrem Extrusionspartner klare Anforderungen mit.

Konsultieren Sie Branchenexperten oder Lieferanten, um sicherzustellen, dass Ihre Lösung sowohl den Leistungs- als auch den Budgetzielen entspricht.

Häufig gestellte Fragen

Was ist der Hauptvorteil der Verwendung von stranggepressten Aluminiumprofilen in der Industrie?

Sie profitieren von geringem Gewicht, hoher Festigkeit, Korrosionsbeständigkeit und Gestaltungsfreiheit. Diese Profile helfen Ihnen, Kosten zu senken und die Montage zu vereinfachen. Zudem lässt sich Aluminium problemlos recyceln, was Nachhaltigkeitsziele unterstützt.

Wie wählt man die richtige Aluminiumlegierung für sein Profil aus?

Zunächst ermitteln Sie die Anforderungen Ihrer Anwendung hinsichtlich Festigkeit, Bearbeitbarkeit und Korrosionsbeständigkeit. Sie vergleichen gängige Legierungen wie 6061, 6063 und 7075. Anschließend beraten Sie sich mit Ihrem Lieferanten, um die optimale Lösung zu finden.

Können Sie stranggepresste Aluminiumprofile für individuelle Projekte anpassen?

Ja, Sie können individuelle Formen, Größen und Oberflächen anfragen. Gemeinsam mit unseren Ingenieuren entwickeln wir Profile, die exakt Ihren Anforderungen entsprechen. Durch die individuelle Anpassung optimieren Sie Leistung und Montage.

Sind stranggepresste Aluminiumprofile für den Außenbereich geeignet?

Sie profitieren von der natürlichen Oxidschicht des Aluminiums, die Korrosion verhindert. Durch Anodisieren oder Pulverbeschichten lässt sich die Haltbarkeit weiter verbessern. Diese Verfahren machen die Profile ideal für den Einsatz im Außenbereich und in rauen Umgebungen.
